বেশিরভাগ WPC পেরগোলা নিবন্ধগুলি চেহারা এবং কম রক্ষণাবেক্ষণের উপর ফোকাস করে। পাঁচ বছরের তাপীয় সাইক্লিং এবং বায়ু লোডের পরেও পেরগোলা এখনও দাঁড়িয়ে থাকবে — এবং এখনও স্তরে থাকবে কিনা তা নির্ধারণ করে এমন কাঠামোগত প্রশ্নের খুব কমই সমাধান করা হয়েছে।
এই নির্দেশিকাটি ইঞ্জিনিয়ারিং দিকটি কভার করে: WPC প্রোফাইলের জন্য সর্বাধিক স্প্যান, তাপ সম্প্রসারণ ভাতা, ফুটিং প্রয়োজনীয়তা এবং কিভাবে WPC অ্যালুমিনিয়াম এবং কাঠের সাথে কাঠামোগতভাবে তুলনা করে। এটি ঠিকাদার, নির্দিষ্টকরণকারী এবং প্রকল্প প্রকৌশলীদের জন্য লেখা হয়েছে যাদের অবগত কাঠামোগত সিদ্ধান্ত নিতে হবে।
লেখকের নোট:এই গাইডের স্প্যান ডেটা নেকোউডের অভ্যন্তরীণ পরীক্ষা এবং প্রকাশিত উপাদানের বৈশিষ্ট্যের উপর ভিত্তি করে। প্রকল্প-নির্দিষ্ট কাঠামোগত গণনার জন্য, সর্বদা একজন যোগ্যতাসম্পন্ন স্ট্রাকচারাল ইঞ্জিনিয়ারের সাথে পরামর্শ করুন।
1. WPC পারগোলাসের জন্য সর্বোচ্চ রাফটার স্প্যান

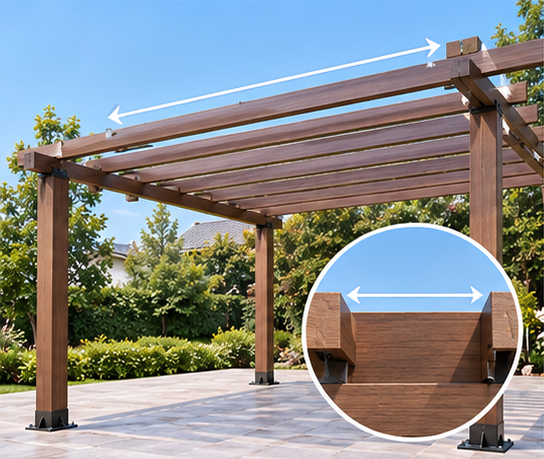

রাফটার স্প্যান সমর্থনগুলির মধ্যে পরিমাপ করা হয়। সর্বাধিক স্প্যান অতিক্রম করার ফলে ঝুলে যাওয়া এবং কাঠামোগত ক্লান্তি দেখা দেয়।
একক সবচেয়ে গুরুত্বপূর্ণ কাঠামোগত সীমাবদ্ধতাWPC পারগোলাসস্প্যান হয় ডব্লিউপিসি অ্যালুমিনিয়াম বা ইস্পাতের তুলনায় কম শক্ত, যার অর্থ রাফটার এবং বিমগুলিকে অবশ্যই ছোট ব্যবধানে সমর্থন করতে হবে।
স্ট্যান্ডার্ড WPC রাফটার স্প্যান2.5m - 3.0m (কোন মধ্য-সমর্থন নেই)
অ্যালুমিনিয়াম রাফটার স্প্যান4.0m+ (মিড-সাপোর্ট নেই)
কাঠের রাফটার স্প্যান3.0m - 4.0m (প্রজাতির উপর নির্ভর করে)
অ্যালুমিনিয়াম কোর সঙ্গে WPC3.5 মি - 4.5 মি (বিভাগের উপর নির্ভর করে)
স্ট্যান্ডার্ড WPC প্রোফাইল সহ 3m এর উপরে স্প্যানের জন্য, নিম্নলিখিত বিকল্পগুলি উপলব্ধ:
- বৃহত্তর WPC বিভাগ- দৃঢ়তা উন্নত করতে রাফটার প্রোফাইলের গভীরতা বাড়ান (যেমন, 50 মিমি থেকে 80 মিমি গভীরতা)।
- মিড-বিম সমর্থন- কার্যকর স্প্যান অর্ধেক করতে একটি কেন্দ্রীয় মরীচি যোগ করুন।
- অ্যালুমিনিয়াম কোর-রিইনফোর্সড WPC— কাঠামোগত শক্তির সাথে কাঠের চেহারা একত্রিত করে অভ্যন্তরীণ অ্যালুমিনিয়াম সন্নিবেশ সহ একটি WPC প্রোফাইল ব্যবহার করুন।
2. তাপীয় সম্প্রসারণ: 3-5 মিমি নিয়ম

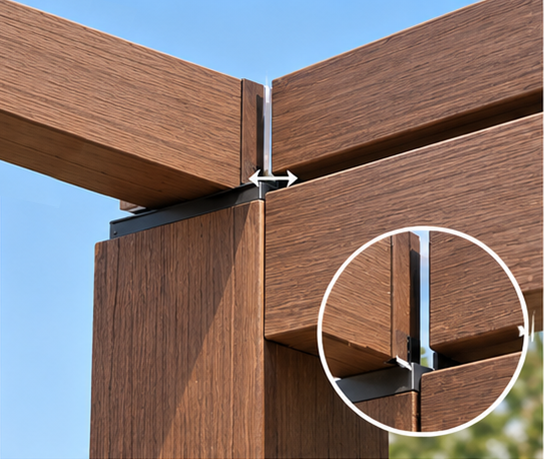

প্রসারণ ফাঁক অবশ্যই রাফটার প্রান্তে এবং বীম-টু-পোস্ট সংযোগে রেখে দিতে হবে যাতে তাপ চলাচলের ব্যবস্থা করা যায়।
WPC তাপমাত্রা পরিবর্তনের সাথে প্রসারিত এবং চুক্তি করে। এটি একটি ত্রুটি নয় - এটি একটি বস্তুগত সম্পত্তি যার জন্য ডিজাইন করা আবশ্যক। ব্যবহারিক পরিণতি হল যে rafters এবং beams শক্তভাবে পোস্ট বা কঠিন কাঠামোর বিরুদ্ধে জ্যাম করা যাবে না।
সম্প্রসারণ ফাঁক প্রয়োজনীয়তা
রাফটার প্রান্তে ন্যূনতম ফাঁক:3-5 মিমি
বিম-টু-পোস্ট সংযোগে ন্যূনতম ব্যবধান:3-5 মিমি
সম্প্রসারণ সহগ (Necowood Gen-2):নিচে 0.035 মিমি/মি·°সে
সম্প্রসারণ সহগ (স্ট্যান্ডার্ড WPC):0.05–0.06 মিমি/মি·°সে
Necowood এর 0.035 mm/m·°C এর নিচের সম্প্রসারণ সহগ-এ, একটি 3m রাফটার যা 40°C তাপমাত্রার সুইং অনুভব করছে তা প্রায় প্রসারিত হয়4.2 মিমি. 3-5 মিমি ব্যবধান বাকলিং বা জয়েন্ট বিচ্ছেদ না করেই এই আন্দোলনকে সামঞ্জস্য করে।
3. সাবফ্রেম ডিজাইন: পোস্ট, বিম এবং রাফটার

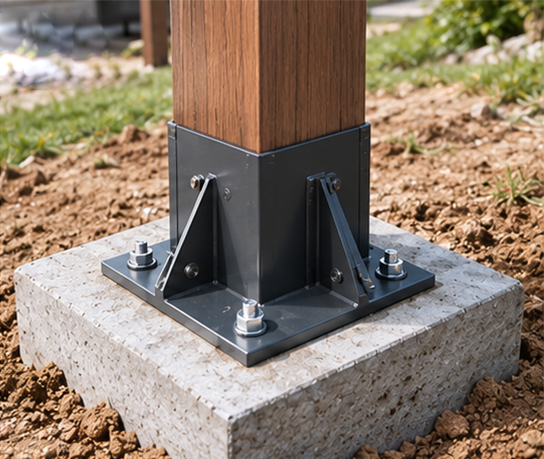

পোস্ট অ্যাঙ্করগুলি কংক্রিটের পাদদেশে স্থির - পারগোলার কাঠামোগত ভিত্তি।

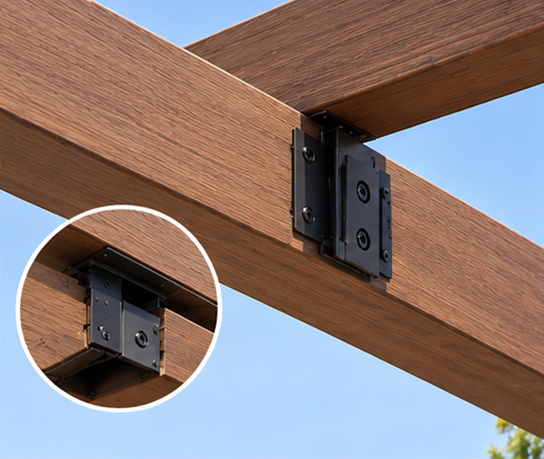

লুকানো সংযোগকারী বন্ধনী একটি পরিষ্কার, স্ক্রু-মুক্ত ফিনিশের জন্য বিমগুলিতে রাফটারকে সুরক্ষিত করে।
পোস্ট ইনস্টলেশন
WPC পোস্ট ঠালা প্রোফাইল. এগুলি অবশ্যই অভ্যন্তরীণ ধাতব সমর্থনগুলির (স্টিল বা অ্যালুমিনিয়াম) উপর স্লিভ করা উচিত যা কংক্রিটের ফুটিংয়ের সাথে নোঙ্গর করা হয়। ধাতব কোর কাঠামোগত লোড বহন করে; WPC হাতা চেহারা প্রদান করে. পোস্ট অ্যাঙ্করগুলি সম্প্রসারণ বোল্ট ব্যবহার করে কংক্রিটের স্ল্যাবে স্থির করা হয়।
বিম-টু-পোস্ট সংযোগ
প্রধান বীমগুলি পোস্টের শীর্ষে আটকানো হয় এবং WPC রশ্মি এবং অভ্যন্তরীণ ধাতব সমর্থন উভয়ের মধ্য দিয়ে যাওয়া স্টেইনলেস স্টিলের বোল্ট দিয়ে সুরক্ষিত থাকে। বিভাজন রোধ করতে পাইলট গর্ত ড্রিল করা আবশ্যক। স্টেইনলেস স্টিল অপরিহার্য — গ্যালভানাইজড বোল্ট ক্ষয়প্রাপ্ত হবে এবং মরিচা দাগ সৃষ্টি করবে।
রাফটার স্পেসিং
Rafters বা louvers সাধারণত ফাঁক করা হয়30-40 সেমিবিরতি লুকানো সংযোগকারী বন্ধনীগুলি বিমগুলিতে রাফটারগুলিকে সুরক্ষিত করতে ব্যবহৃত হয়। রাফটারগুলিকে শক্তভাবে জ্যাম করা উচিত নয় — 3-5 মিমি প্রসারিত ব্যবধান এখানেও প্রযোজ্য।
4. WPC বনাম অ্যালুমিনিয়াম বনাম টিম্বার: সৎ তুলনা
WPC কাঠ এবং অ্যালুমিনিয়াম উভয় খরচ এবং কাঠামোগত কর্মক্ষমতা মধ্যে বসে. নীচের টেবিলটি মূল পার্থক্যগুলিকে সংক্ষিপ্ত করে।
সর্বোচ্চ স্প্যান (মান)WPC: 2.5–3m · অ্যালুমিনিয়াম: 4m+ · কাঠ: 3–4m
ওজনWPC: ~9 kg/m² · অ্যালুমিনিয়াম: ~5 kg/m² · কাঠ: ~14 kg/m²
তাপীয় সম্প্রসারণWPC: উচ্চ (ব্যবধান প্রয়োজন) · অ্যালুমিনিয়াম: মাঝারি · কাঠ: কম
জারা প্রতিরোধেরWPC: চমৎকার · অ্যালুমিনিয়াম: চমৎকার · কাঠ: খারাপ
রক্ষণাবেক্ষণWPC: কিছুই নয় · অ্যালুমিনিয়াম: বার্ষিক ধোয়া · কাঠ: প্রতি 2-3 বছরে দাগ/সীল
খরচ (3m x 4m)WPC: €1,000–€2,400 · কাঠ: €800–€2,000 · অ্যালুমিনিয়াম: €2,200–€4,000
খরচ পরিসীমা প্রকাশিত সরবরাহকারী ডেটা এবং Necowood এর 2026 প্রকল্প রেকর্ডের উপর ভিত্তি করে। প্রকৃত মূল্য প্রোফাইল আকার, ফিনিস, অর্ডার ভলিউম এবং অঞ্চলের উপর নির্ভর করে।
5. WPC পারগোলা প্রকল্পের জন্য আঞ্চলিক মান
WPC পারগোলা স্ট্রাকচার অবশ্যই স্থানীয় বিল্ডিং কোড মেনে চলতে হবে। নিম্নলিখিত মানগুলি সাধারণত প্রধান বাজার জুড়ে প্রকল্পের স্পেসিফিকেশনে উল্লেখ করা হয়:
📋 আঞ্চলিক কোড এবং স্ট্যান্ডার্ড
🇺🇸 US ASTM D7032 কাঠ-প্লাস্টিকের যৌগিক ডেক বোর্ড এবং গার্ডেল সিস্টেমের জন্য পারফরম্যান্স রেটিং স্থাপনের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
🇺🇸 US ASTM E330 অভিন্ন স্ট্যাটিক বায়ুচাপের অধীনে বহিরাগত দেয়াল এবং কাঠামোর কাঠামোগত কর্মক্ষমতা পরীক্ষা
🇪🇺 ইইউ EN 1991-1-4 ইউরোকোড 1 — কাঠামো, বায়ু লোডের উপর ক্রিয়াকলাপ। ন্যূনতম রাফটার ব্যবধান এবং অ্যাঙ্কর বল্টের আকার নির্ধারণ করে
🇪🇺 ইইউ EN 15534 সেলুলোজ-ভিত্তিক উপকরণ এবং থার্মোপ্লাস্টিক থেকে তৈরি কম্পোজিট - প্রোফাইল এবং প্যানেলের জন্য স্পেসিফিকেশন
🇦🇺 AU AS/NZS 1170.2 স্ট্রাকচারাল ডিজাইন অ্যাকশন — উইন্ড অ্যাকশন। অস্ট্রেলিয়া এবং নিউজিল্যান্ডের উপকূলীয় এবং উচ্চ-বাতাস অঞ্চলের জন্য গুরুতর
🇦🇺 AU AS 1720.1 কাঠের কাঠামো - নকশা পদ্ধতি। যৌগিক পোস্টের কাঠামোগত বিভাগের জন্য একটি রেফারেন্স হিসাবে ব্যবহৃত
প্রকল্প নোট:কাঠামোগত নকশা চূড়ান্ত করার আগে সর্বদা স্থানীয় কর্তৃপক্ষের এখতিয়ার (AHJ) এর সাথে প্রযোজ্য মান নিশ্চিত করুন। অভ্যন্তরীণ, উপকূলীয় এবং ঘূর্ণিঝড় অঞ্চলগুলির মধ্যে বায়ু লোডের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে পরিবর্তিত হয়।
6. ইনস্টলেশন: ঠিকাদারদের জন্য ধাপে ধাপে

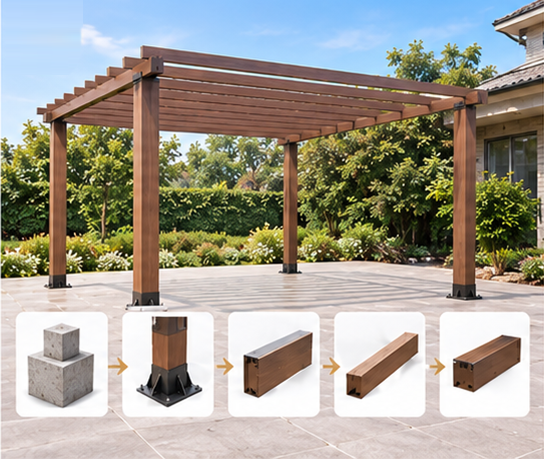

পারগোলা ইনস্টলেশনের ক্রম: ফুটিং → পোস্ট → বিম → রাফটার → ক্যাপ এবং ছাঁটাই।
- লেআউট চিহ্নিত করুন- একটি নিখুঁত বর্গক্ষেত্র নিশ্চিত করতে স্ট্রিং এবং একটি সমতলকরণ টুল ব্যবহার করুন। পোস্ট অ্যাঙ্করদের অবস্থান নিশ্চিত করুন।
- নিরাপদ পোস্ট অ্যাঙ্কর— হেভি-ডিউটি ইস্পাত বা অ্যালুমিনিয়াম পোস্ট অ্যাঙ্করগুলিকে কংক্রিটের স্ল্যাব বা ফুটিংগুলিতে সম্প্রসারণ বোল্ট ব্যবহার করে ঠিক করুন।
- হাতা WPC পোস্ট— অভ্যন্তরীণ ধাতব সমর্থনের উপর ফাঁপা WPC পোস্টের হাতা স্লাইড করুন। নিশ্চিত করুন যে পোস্টগুলি স্নিগ্ধ।
- প্রধান beams মাউন্ট— পোস্টে ডব্লিউপিসি বিম ক্ল্যাম্প করুন, পাইলট হোল ড্রিল করুন এবং স্টেইনলেস স্টিলের বোল্ট দিয়ে সুরক্ষিত করুন।
- রাফটার ইনস্টল করুন— বিমগুলিতে লুকানো বন্ধনীগুলি সুরক্ষিত করুন, তারপরে WPC রাফটারগুলিকে জায়গায় ফেলে দিন। রাফটার প্রান্তে 3-5 মিমি প্রসারণ ফাঁক ছেড়ে দিন।
- ক্যাপ এবং ট্রিম ইনস্টল করুন— বেস বোল্ট এবং উপরের খোলাগুলি আড়াল করতে পোস্টের ক্যাপ এবং ট্রিম স্কার্টগুলি ফিট করুন। একটি স্তরের সাথে পুরো কাঠামোটি পরীক্ষা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
একটি WPC পারগোলার জন্য সর্বোচ্চ রাফটার স্প্যান কত?
স্ট্যান্ডার্ড WPC পেরগোলা প্রোফাইলের জন্য, মধ্য-সাপোর্ট ছাড়া সর্বাধিক রাফটার স্প্যান সাধারণত 2.5m থেকে 3m হয়। অ্যালুমিনিয়াম 4 মি বা তার বেশি স্প্যান করতে পারে। 3 মিটারের উপরে স্প্যানের জন্য, বড় WPC বিভাগগুলি নির্দিষ্ট করুন, একটি মিড-বিম যোগ করুন বা অ্যালুমিনিয়াম কোর-রিইনফোর্সড WPC প্রোফাইলগুলি ব্যবহার করুন৷
একটি WPC পারগোলায় কতটা তাপীয় সম্প্রসারণের অনুমতি দেওয়া উচিত?
রাফটারের প্রান্তে এবং সমস্ত নির্দিষ্ট প্রান্তে ন্যূনতম 3-5 মিমি প্রসারণের ফাঁক রেখে যেতে হবে। Necowood এর Gen-2 স্থিতিশীলতা তাপীয় প্রসারণকে 0.035 mm/m·°C এর নিচে কমিয়ে দেয়, যা আদর্শ WPC থেকে প্রায় 30% কম।
একটি WPC পেরগোলা কি অ্যালুমিনিয়াম পেরগোলার মতো শক্তিশালী?
না। অ্যালুমিনিয়াম স্প্যান লোডের অধীনে WPC-এর তুলনায় কাঠামোগতভাবে শক্তিশালী। স্ট্যান্ডার্ড অ্যালুমিনিয়াম 4 মি বা তার বেশি স্প্যান; স্ট্যান্ডার্ড ডব্লিউপিসি 2.5-3 মি বিস্তৃত। যাইহোক, WPC একটি উষ্ণ, কাঠের মত চেহারা অফার করে। কাঠের চেহারা সহ দীর্ঘ স্প্যানের জন্য, অভ্যন্তরীণ অ্যালুমিনিয়াম শক্তিবৃদ্ধি সহ WPC প্রোফাইলগুলি নির্দিষ্ট করুন৷
একটি WPC pergola জন্য সাবফ্রেম নকশা কি?
একটি WPC পারগোলা সাবফ্রেমে কংক্রিটের পাদদেশে সেট করা পোস্টগুলি, পোস্টগুলিতে স্থির করা প্রধান বিম এবং বীমের মধ্যে বিস্তৃত রাফটার বা লাউভার থাকে। রাফটার ব্যবধান সাধারণত 30-40 সেমি। লুকানো সংযোগকারী বন্ধনী একটি স্ক্রু-মুক্ত ফিনিস জন্য নিরাপদ rafters.
কোন বিল্ডিং স্ট্যান্ডার্ডগুলি WPC পারগোলা প্রকল্পগুলিতে প্রযোজ্য?
সাধারণ মানগুলির মধ্যে রয়েছে ASTM D7032 (US), ASTM E330 (US), EN 1991-1-4 (EU wind loads), EN 15534 (EU WPC স্পেসিফিকেশন), এবং AS/NZS 1170.2 (Australia/NZ wind actions)। এখতিয়ার থাকা স্থানীয় কর্তৃপক্ষের সাথে সর্বদা প্রযোজ্য মান নিশ্চিত করুন।
একটি WPC pergola একটি বারান্দা বা ছাদে ইনস্টল করা যাবে?
হ্যাঁ। ডাব্লুপিসি কাঠ বা ইস্পাতের চেয়ে হালকা, বারান্দা এবং ছাদে লোড কমায়। পারগোলাকে স্ট্রাকচারাল স্ল্যাবের সাথে নোঙর করতে হবে, শুধু পৃষ্ঠের ফিনিস নয়। এলিভেটেড ইন্সটলেশনের ক্ষেত্রে বায়ু উত্তোলন গুরুত্বপূর্ণ — কাছাকাছি রাফটার স্পেসিং এবং ভারী অ্যাঙ্কর বোল্টের প্রয়োজন হতে পারে।
WPC এবং অ্যালুমিনিয়াম পারগোলাসের মধ্যে খরচের পার্থক্য কী?
ডব্লিউপিসি পারগোলাসের দাম সাধারণত উপাদান ভিত্তিতে অ্যালুমিনিয়ামের চেয়ে 30-50% কম। একটি 3m x 4m WPC পেরগোলার দাম প্রায় €1,000–€2,400, অ্যালুমিনিয়ামের জন্য €2,200–€4,000 এর তুলনায়।
একটি WPC pergola একটি কংক্রিট ফুটিং প্রয়োজন?
হ্যাঁ। WPC পোস্টগুলি অবশ্যই কংক্রিটের ফুটিং বা একটি কাঠামোগত স্ল্যাবের সাথে নোঙর করা উচিত। ফ্রিস্ট্যান্ডিং পারগোলাসের জন্য, প্রতিটি পোস্টের অবস্থানে কংক্রিট ফুটিং প্রয়োজন। প্রাচীর-সংযুক্ত পারগোলা এখনও বাইরের পোস্টের জন্য ফুটিং প্রয়োজন।
